BMWヘッドライトの光軸調整方法、ズレる原因や車検基準

BMWヘッドライト光軸調整（E系・F系・G系）の基本

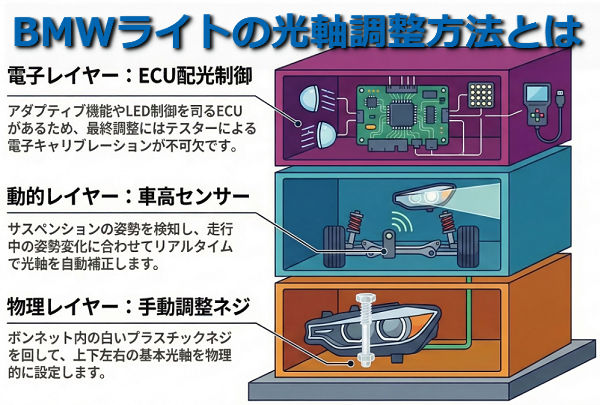

BMWのヘッドライト光軸調整は、世代によって大きく3つのタイプに分かれます。

世代	主なライト	調整方式	特徴
E系	ハロゲン / HID	手動調整ネジ	DIY調整が比較的簡単
F系	HID / LED	自動レベリング＋微調整	診断機が必要な場合あり
G系	LED / レーザー	電子制御キャリブレーション	基本ディーラー調整

BMWは早い段階からオートレベリング機構を採用しているため、単純な「高さ調整」とは違う考え方で光軸を管理しています。

E系BMWの光軸調整方法

E46、E90、E60などのE系BMWでは、ヘッドライトユニットに設けられた調整ネジで光軸を調整します。

ボンネットを開けると、ヘッドライト上部に白いプラスチックの調整ネジがあり、これを回すことで上下左右の光軸を変更できます。

基本調整手順

• 平らな場所に車を停める
• 壁から5〜10m離れる
• ライトを点灯する
• 光のカットラインを確認する
• 調整ネジで上下高さを合わせる

E系の場合、比較的DIYでも調整可能ですが、経年車では内部の調整ギアが割れているケースも多く、ネジを回しても光軸が動かないことがあります。

これはE系の定番トラブルの一つです。

F系BMWの光軸調整方法

F系（F30、F10、F20など）になると、オートレベリング機構が標準装備となります。

車高センサーがサスペンションの姿勢を検知し、自動で光軸を調整する仕組みです。

そのため、ライトを点灯すると一度光軸が上下に動く「セルフチェック」が行われます。

F系の調整ポイント

• 自動レベリング作動後に調整する
• 調整ネジは微調整のみ
• ヘッドライト交換後はキャリブレーション必要

サスペンション交換や車高変更を行った場合、診断機での初期化が必要になることがあります。

G系BMWの光軸調整方法

G20、G30などのG系BMWではマトリクスLEDやレーザーヘッドライトが採用されています。

これらのライトはECUで配光制御されているため、従来のようなネジ調整だけでは正しい光軸にならないことがあります。

G系の基本調整

• 専用光軸テスター使用
• 診断機によるキャリブレーション
• ECUで基準値設定

DIY調整は基本的に推奨されません。

BMWの光軸がズレる原因（E/F/G別）

光軸ズレの原因は世代によって少し違います。

原因	内容
サスペンション沈み	車高変化による角度変化
車高センサー故障	オートレベリング異常
ライト内部ギア破損	E系に多い
ヘッドライト交換	キャリブレーション未実施
事故や衝撃	ブラケット歪み

特にF系以降では
車高センサーの不具合が原因で
光軸が大きくズレるケースが見られます。

車検に通るヘッドライト光軸基準

日本の車検では現在、ロービーム検査が基本となっています。

検査では以下のポイントが確認されます。

• 光量（明るさ）
• 光軸位置
• 配光パターン

一般的な目安としては、

• 10m先で約10cm下がる位置

程度の角度が基準になります。

ただし、車種によって基準値が違うため、テスターを使った調整が最も確実です。

BMWアダプティブヘッドライトの仕組み

BMWの特徴的な装備としてアダプティブヘッドライトがあります。

これはステアリング操作に合わせてライトが左右に動くシステムです。

機能	内容
コーナリングライト	ハンドル方向を照射
ハイビームアシスト	対向車検知で自動切替
マトリクスLED	部分的に遮光

この機能によって夜間の視界は大きく向上していますが、同時にライト制御が非常に複雑になっています。

そのため、光軸調整も電子制御前提になっています。

DIY調整で注意するポイント

自分で光軸を調整する場合、
いくつか注意点があります。

• 壁から5〜10m離れる
• タイヤ空気圧を正常にする
• トランク荷物を降ろす
• 左右同時に調整する

特にBMWは車高変化の影響を受けやすいため、車両状態を標準に近づけて調整することが重要です。

まとめ

BMWのヘッドライト光軸調整は世代によって大きく異なります。

• E系 → 手動調整中心
• F系 → オートレベリング＋微調整
• G系 → ECU制御キャリブレーション

最近のBMWでは電子制御化が進んでいるため、無理なDIY調整よりも専門設備を使った調整が確実です。

夜間の視界確保と車検対策のためにも、定期的に光軸チェックを行っておくと安心です。
